承德微机继电保护测试仪界面说明交流量设置键入电压、电流的有效值后，按“确认”键或将鼠标点至其它位置，被写入的数据将自动保留小数点后三位有效数字。电压的单位默认为V，电流的单位默认为A。设置相位时，可键入-180~360°范围内的任意角度。若写入的角度超出以上范围，系统会将其自动转换至该范围内。例如输入“-181°”，则自动转换成“179°”。在矢量图窗口中能实时观察到所设置的各个交流量向量的大小和方向的效果图。交流电压单相输出120V。当需要输出更高电压时，可将任意两路电压串联使用，它们的幅值可不同，但相位应反向。例如：设Ua输出120V、0°，Ub输出120V、180°，则Uab输出的有效值为240V。交流电流单相输出达到为40A。若要输出更大电流，可将多路电流并联使用，并联使用时各相的相位应相同。采用大电流输出时，应尽量用较粗、较短的导线，并且输出的时间尽可能短。在上页图中，交流量设置有效值旁边上的“变”一栏是用于选择该输出量是否可变的，如果在某相的有效值或相位后面的“变”栏上点击鼠标打“√”，则说明该输出相是可以变化的同时“步长”一栏也由灰色变成高亮色，即“步长”允许设置。幅值的变化步长小值为0.001，角度的变化步长小值为0.1。“上限”一栏是设置各相允许输出的有效值。试验时如果担心某相会不小心输出太大而损坏继电器，可为该相设一“上限值”，则在试验过程中该相将永远不会超限，可确保继电器。“上限值”在软件出厂的默认值是电压电流的输出幅值。UxUx是特殊相，可设置多种输出情况：?设定为 +3UO、-3UO、+×3UO、-×3UO时，UX的输出值由当前输出的UA、UB、UC组合出3UO成分，然后乘以各自系数得出，并始终跟随UA、UB、UC 的变化而变化。?若选择等于某相（如UA）的值，则Ux的输出与相对应相的输出相同。?若选“任意方式”，此时Ux的输出和其他3相电压一样，可以在输出范围内任意输出，也可以按照一定的步长变化其幅值和角度。 序分量、线电压等参量显示在界面的左下脚显示当前状态下的线电压以及电压、电流的零序、正序和负序分量。通过这个窗口，不仅可以实时监视“序分量”以及“线电压”的变化情况，这部分的数值是完全根据上面所给的各相分量的当前值计算出来的，不能设置。这个窗口有利于试验人员观察保护动作时各序分量和线电压的值，便于根据不同需要来记录保护的动作值。比如说，做低电压闭锁过流的时候，如果保护定值给的是线电压，那么保护动作时不但可以从上面很直观的看到保护动作时的相电压的值，而且可以从这个窗口直接读出线电压的值，而不需要试验人员自行计算。

<承德>天正华意电气设备有限公司

承德微机继电保护测试仪手动、半自动、全自动方式手动方式 各变量的变化完全由手动控制，手动按一下工具条上的 或 键或者面板键盘上的“↓”或“↑”键，各变量将加、减一个步长量。保护动作时，测试仪发出“嘀”声，并记录下所需记录的动作值。如果还需要测保护的返回值，这时反方向减小或增加变量至保护接点返回，装置“嘀”声消失，记录下所需记录的返回值，并自动计算出返回系数。半自动方式 该方式下，当选择“递增”或“递减”时，开始试验后各变量将自动按步长递增或递减，增减的时间间隔可以设定。当保护动作，测试仪自动记录所需记录的量并维持输出但暂停变化，同时弹出一对话框，请求给定下一步的变化方向是“增加”、“减小”还是直接“停止”试验，按照试验的要求选定一个变化的方向。 全自动方式 该方式下，当选择“递增”或“递减”时，开始试验后各变量将自动按步长递增或递减，增减的时间间隔可以设定。当保护动作时，自动记录所需记录的量。如果已选“仅测接点动作”，装置测得动作值后将自动停止试验；如果选择“测动作值和返回值”，在测得动作值后，装置将自动转换方向，反向变化变各量，直到装置接点返回，从而测量出返回值，记录下返回值并计算返回系数。自动变化间隔时间 自动变化间隔时间是指在自动方式时每一步个故障变化的间隔时间，因此我们在设置间隔时间的时候必须保证间隔时间比保护动作的时间长，以便保护能够可靠动作。

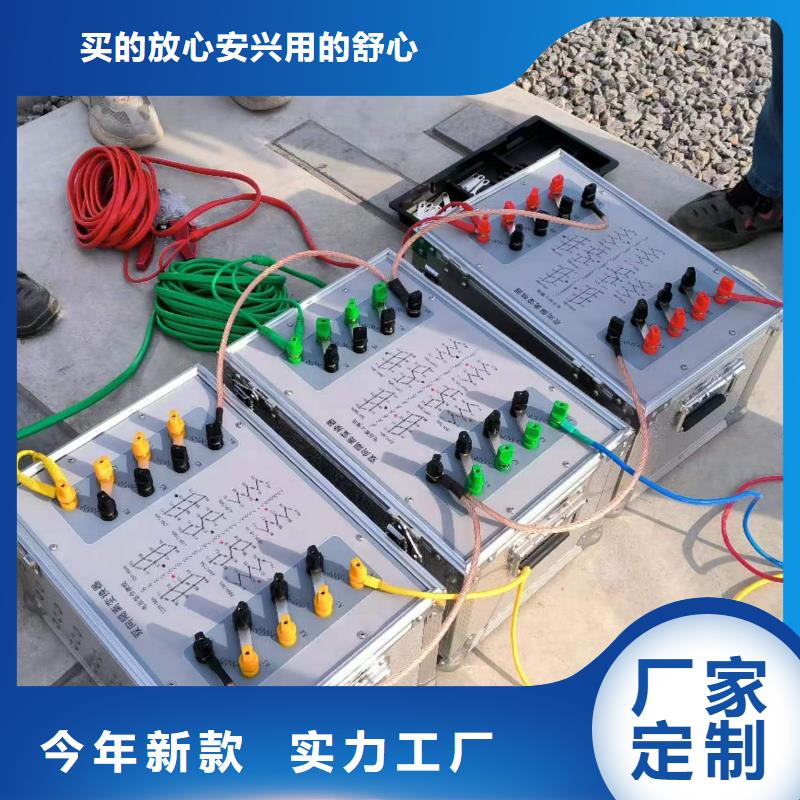

变电站投运前继电保护回路向量检查2023已更新(实力/厂家)
<承德>天正华意电气设备有限公司

承德微机继电保护测试仪主要硬件配置 六组独立的跳合闸线圈；12对断路器位置输出接点；一组辅助直流电源输出（110V/220V可切换）2.主要功能特点 TH-6250微机型高压断路器模拟装置主要用于继电保护装置的整组试验以及在备用电源自投装置试验等项目中替代真实的高压断路器。在整组试验时模拟高压断路器的跳闸及合闸，以避免由于重复的整组试验造成高压断路器反复分合带来不良影响，本模拟装置为微机继电保护测试系统的配套产品，也可与其它厂家的继电保护校验装置配套使用。特别在新建厂、站的高压断路没调好或未投直流电源的情况下，使用本装置进行继电保护试验将不受外界因素的影响，从而缩短调试时间，提高试验工作效率。另外，仪器可选配远程控制功能，上位机软件通过串口（UTH-）、网口、WiFi等多种连接方式监控断路器分合闸状态，亦可以通过网络连接多台装置组成场景式模拟断路器屏，在保护厂家和科研等部门使用该系统更显得事半功倍。继电保护测试仪微机继电保护测试仪微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪高精度六相微机继电保护综合测试仪

变电站投运前继电保护回路向量检查2023已更新(实力/厂家) <承德>天正华意电气设备有限公司

承德微机继电保护测试仪微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪产品主要功能1、提供了针对数字保护测试特殊需要而精心设计的特色功能：(1)、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。(2)、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；(3)、SMV报文均匀性偏差模拟测试功能；(4)、测试中断期间的SMV及GOOSE报文链路保持功能；(5)、PCAP网络报文文件SMV采样数据故障回放功能。2、常规的保护测试功能包括：(1)、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。(2)、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。(3)、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。(4)、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。(5)、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。(6)、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。(7)、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。高精度六相微机继电保护综合测试仪六相微机继电保护综合测试仪六相微机继电保护综合校验仪三相微机继电保护综合测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪

<承德>天正华意电气设备有限公司 变电站投运前继电保护回路向量检查2023已更新(实力/厂家)

承德微机继电保护测试仪继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对继电保护装置、测控装置的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。技术特点?智能测试模块支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。?自动测试具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。?模拟量输出可对模拟的保护、发变组等装置进行测试。?多种扫描模式支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?及报警具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；?故障回放支持故障仿真和 COMTRADE 格式数据回放功能；?MMS 服务具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；?对时与授时具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号。?硬接点开入及开出开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；?模拟量小信号配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压。?触摸操作配备 10.4 寸高分辨率显示屏，支持触摸操作。?无线连接提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用。三相工控微机继电保护测试仪微机继电保护测试系统继电保护装置继电保护综合测试仪继电保护校验仪单相继电保护测试仪单相继电保护校验仪便携式继电保护测试仪便携式继电保护校验仪便携继电保护测试仪便携继电保护校验仪双回路继电保护测试仪双回路继电保护校验仪双路继电保护测试仪双路继电保护校验仪继电保护测试系统两相继电保护校验仪两相继电保护测试仪

承德微机继电保护测试仪微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪产品主要功能1、提供了针对数字保护测试特殊需要而精心设计的特色功能：(1)、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。(2)、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；(3)、SMV报文均匀性偏差模拟测试功能；(4)、测试中断期间的SMV及GOOSE报文链路保持功能；(5)、PCAP网络报文文件SMV采样数据故障回放功能。2、常规的保护测试功能包括：(1)、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。(2)、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。(3)、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。(4)、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。(5)、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。(6)、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。(7)、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。高精度六相微机继电保护综合测试仪六相微机继电保护综合测试仪六相微机继电保护综合校验仪三相微机继电保护综合测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪

<承德>天正华意电气设备有限公司 变电站投运前继电保护回路向量检查2023已更新(实力/厂家)

承德软件操作方法简介TH-3A微机继电保护测试仪软件，是新一代测试软件，其特点是：界面更加友好美观，软件功能更加完备强大，并且保留了其独有的界面简洁明晰、操作简便、易学易用的特点。根据各测试模块功能的不同，把测试模块划分为五小组：通用测试、常规保护、线路保护、元件保护和综合功能。各个组中包含若干子菜单。例如，“通用测试”组中包含了“交流试验”、“直流试验”、“谐波叠加”、“状态序列I”以及“状态序列II”等五个测试模块，并且可以任意扩展。 节 菜单栏中常用功能介绍菜单栏中常用的菜单项，在各个测试模块中其名称或符号相同，定义的意义和功能也基本相同。这里以“交流试验”模块为例进行介绍，可以适用于后面介绍的各个功能模块。界面如下图所示：● 打开参数：快捷键是Ctrl+O。用于从指定文件夹中调出已保存的试验参数，将参数放到软件界面上。点击该功能，指向当前模块的试验参数保存的默认路径：E:\继保\Para\当前模块名\。● 保存参数：快捷键是Ctrl+S，用于将软件界面上用户所设定的试验参数保存进某一文件中，以便将来可以用“打开参数”再次调出使用。数据将保存在当前模块默然的文件夹下。● 试验报告：快捷键是Ctrl+R，用于从指定文件夹中调出已保存的试验报告。在打开的试验报告窗口中，将显示试验报告内容，并且可以在该窗口中修改和打印试验报告。每次试验结束，系统将弹出一保存试验报告对话框以便用户保存试验报告。报告保存的的默然路径：E:\继保\试验报告\当前模块名\。● 退出： 快捷键是Ctrl+X，用于退出当前试验模块。● 开始试验：同键盘上的 运行 键，用于开始试验。● 停止试验：同键盘上的 ESC取消 键，用于正常结束试验或中途强行停止。● 短路计算：点击后将打开一个“短路计算”对话框，该对话框用于故障时的短路计算，并将计算结果自动填入到界面上。如右图所示。需要特别注意的是：当故障类型为接地故障时，零序补偿系数要设置正确。

<承德>天正华意电气设备有限公司

承德微机继电保护测试仪主要技术参数?交流电压源输出量 程： 6×120 V，每路120V/60VA准 确 度： 0.2~2V时，±4mV；2V~120V时，±0.1%分 辨 率： 1mV?交流电流源输出量 程： 6×40A，每路40A/450VA 准 确 度： 0~500mA时，±1mA； 500mA~30A时，±0.1%分 辨 率： 1mA?输出相位范 围： 0~360°准 确 度： ±0.1°分 辨 率： 0.1°?输出频率范 围： 0~1000Hz准 确 度： <±0.001Hz(0~65Hz) <±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz?直流电压源输出量 程： 6路，每路0~160V/60VA准 确 度： 0.2%?直流电流源输出量 程： 6路，每路0~20A/450VA准 确 度： 0.2%?同步接口数 量： GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS 信号 2对：1对对时，1对授时；IEEE 1588 1对接口类型： GPS/BD ANTIRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588?时间测量范 围： 1ms~9999.999s准 确 度： 1ms?开关量输入数 量： 8对 ?开关量输出数 量： 6对，其中2对为快速开出(反应时间≤0.1ms)遮断容量： DC250V /0.5A?无线连接接口类型： WIFI，4G?有线连接（以太网通讯接口）端口数量： 2个接口类型： 百兆LAN口，RJ45?供电电源供电电压： AC/DC 220V，允许偏差：-20%~15%供电频率： 47~65 Hz?模拟量小信号输入通道数量： 12路；接口类型： 航空插头，交流电压?模拟量小信号输出通道数量： 12路；接口类型： 航空插头，交流电压?USB接口数 量： 3个?工作环境条件工作温度： -10℃~50℃湿 度： ≤95%无凝露?其他重 量： 18.5 kg尺 寸： 460×436×212(mm)联机接口： RJ45显 示 屏： 10.4寸真彩液晶显示屏，带触摸功能高精度六相微机继电保护综合测试仪六相微机继电保护综合测试仪六相微机继电保护综合校验仪三相微机继电保护综合测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪三相继电保护校验仪继保校验仪三相继保校验仪继保仪

<承德>天正华意电气设备有限公司 变电站投运前继电保护回路向量检查2023已更新(实力/厂家)

承德微机继电保护测试仪微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪产品主要功能1、提供了针对数字保护测试特殊需要而精心设计的特色功能：(1)、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。(2)、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；(3)、SMV报文均匀性偏差模拟测试功能；(4)、测试中断期间的SMV及GOOSE报文链路保持功能；(5)、PCAP网络报文文件SMV采样数据故障回放功能。2、常规的保护测试功能包括：(1)、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。(2)、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。(3)、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。(4)、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。(5)、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。(6)、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。(7)、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。高精度六相微机继电保护综合测试仪六相微机继电保护综合测试仪六相微机继电保护综合校验仪三相微机继电保护综合测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪

<承德>天正华意电气设备有限公司 变电站投运前继电保护回路向量检查2023已更新(实力/厂家)

承德微机继电保护测试仪输出状态直接置数改变输出值试验过程中，软件允许在输出状态进行多种直接更改输出功能：?在输出状态可以进行手动、半自动、全自动方式的切换，可以进行“递增”或“递减”切换、“测接点动作”或“测动作和返回”切换。在手动方式下可以改变“自动变化时间间隔”。?在各种方式下均可随时更改哪些量需要变化，点击对应的“变”框打“√”或取消即可。?在手动方式时，可以同时将各相输出改变为所需要的值。具体操作方法是：依次直接键入所需改变的各相的幅值和相位值（在未完成前不按“确认”键），在各值均输入完后按“确认”键，装置将立即同步地将各相输出改变为键入的各值。开入量“继保”系列测试仪各开入量是共用一个公共端的。接入保护的动作接点的时候，一端接测试仪公共端，另外一端接开入A、B、C、R、a、b、c中任一个。需要注意的是当接点是带电位的时候，一定要把正电位接入公共端。在本测试模块中，开入量A、B、C、R、a、b、c 均默认有效，互为“或”的关系，不需要某个开入量时，可选择关闭。试验时，保护的跳、合闸接点可接至任一路开入量中（在线路保护中，软件默认开入R为重合闸信号接入端）。开入公共端（红色端子）在接有源接点时，一般接电源的正极端。只要测试仪接收到某路开入量的变位信号，即在该开入量栏中记录下一个时间。如果有多路开入量变位，各路中将会记录各自的时间。开关变位确认时间各种继电器和微机保护，其接点的断开与闭合常会有一定抖动。为防止抖动对试验结果造成的影响，常设置一定的“开关变位确认时间”。一般来说对于常规的继电器，开关变位时间设置为20ms，而微机型保护，开关变位时间设置为5ms就可。测试结果记录界面的右下角为测试结果的“动作值”、“返回值”和“返回系数”的记录区。记录的内容非常丰富，可以记录三相电压、电流，各线电压，电压、电流的正序、负序及零序分量，各交流量的相位，以及频率等。需要记录哪个量只需在该量前打勾即可。如右图所示。短路计算按钮 “交流试验”模块是一个非常通用的模块。当需要模拟更复杂的试验时，请点击工具栏中的短路计算按钮，将弹出如右图所示的“短路计算”对话框，在这个对话框中可以设置：

<承德>天正华意电气设备有限公司 变电站投运前继电保护回路向量检查2023已更新(实力/厂家) <承德>天正华意电气设备有限公司

承德微机继电保护测试仪微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪产品主要功能1、提供了针对数字保护测试特殊需要而精心设计的特色功能：(1)、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。(2)、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；(3)、SMV报文均匀性偏差模拟测试功能；(4)、测试中断期间的SMV及GOOSE报文链路保持功能；(5)、PCAP网络报文文件SMV采样数据故障回放功能。2、常规的保护测试功能包括：(1)、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。(2)、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。(3)、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。(4)、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。(5)、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。(6)、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。(7)、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。高精度六相微机继电保护综合测试仪六相微机继电保护综合测试仪六相微机继电保护综合校验仪三相微机继电保护综合测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪

---
